Mikä on jarrun roottorin säätöruuvin tarkoitus?

Mitä yksiruuvinen roottori tekee progressiivisessa ontelopumpussa

A yksiruuvinen roottori on kierteinen akselikomponentti, joka pyörii sopivan staattorin sisällä nesteen tai puolikiinteän materiaalin siirtämiseksi progressiivisen onkalopumpun läpi tai joka työntää ja sulattaa muovimateriaalia eteenpäin suulakepuristimen tynnyrin sisällä. Sen ydintoiminto on yksinkertainen: roottorin pyöriessä kierreura muodostaa tiiviin ontelon ympäröivää seinää vasten, ja tämä onkalo etenee akselia pitkin kuljettaen materiaalia mukanaan tasaisella, alhaisella pulssinopeudella. Tämä on suora vastaus siihen, mitä osa tekee, ja kaikki alla selittää kuinka se toimii, miksi se kuluu ja kuinka se valitaan ja huolletaan oikein.

Pumppusovelluksissa roottori toimii yhdessä a staattori progressiivisiin ontelopumppuihin , elastomeerivuorattu holkki, joka muodostaa tiivistyspinnan. Suulakepuristussovelluksissa sama kierregeometria toimii metallitynnyrin seinää vasten kumistaattorin sijaan. Molemmat järjestelmät perustuvat samaan perusperiaatteeseen: pyörivä spiraaligeometria, joka muuntaa pyörimisenergian materiaalin tasaiseksi aksiaaliseksi siirtymäksi.

Tuotekatsaus ja rakennesuunnittelu

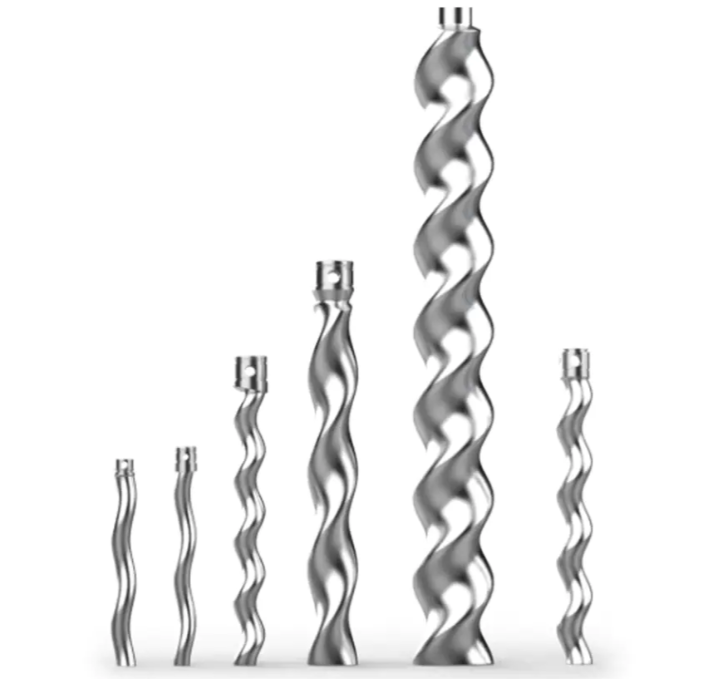

Alla olevassa valokuvassa näkyy sarja yksittäisiä ruuviroottoreita, joiden pituudet ja nousuprofiilit vaihtelevat, havainnollistaen, kuinka sama perusspiraalirakenne skaalataan eri virtauskapasiteeteille ja sovelluskokoille, kompakteista annosteluyksiköistä pidempiin roottoreihin, joita käytetään suuremman volyymin siirtotehtävissä.

Jokainen roottori määritellään pienellä määrällä geometrisia parametreja, jotka määräävät sen suorituskyvyn: spiraalin ulkohalkaisija, nousu (yhden täyden kierteen aksiaalinen pituus), epäkeskisyys (roottorin keskilinjan ja geometrisen keskiviivan välinen siirtymä) ja uran syvyys. Alla oleva isometrinen kaavio merkitsee nämä parametrit yksinkertaistettuun roottorimalliin, jotta terminologiaa on helpompi seurata luettaessa teknistä piirustusta tai varaosaluetteloa.

Näiden parametrien ymmärtäminen on tärkeää, koska minkä tahansa niistä muuttaminen muuttaa roottorin virtausominaisuuksia, sen leikkausprofiilia ja kulumiskuviota. Lyhyempi jako pienemmällä urasyvyydellä sopii yleensä korkeamman paineen ja pienemmän virtauksen töihin, kun taas pidempi nousu, jossa on syvempi ura, suosii leikkausherkkien materiaalien, kuten elintarvikkeiden, hellävaraisempaa käsittelyä. Tästä syystä yhden ruuvin roottorin oireet Ennenaikaisen kulumisen syynä on usein epäsuhta alkuperäisen geometrian ja muuttuneen käyttötilan välillä, eikä itse osan viasta.

Kuinka roottorin kuluminen kehittyy käytön aikana

Muoviekstruuderin sisällä yksiruuvinen roottori työntää raaka-ainetta eteenpäin ja tuottaa lämpöä kitkan kautta materiaalin kulkiessa kierreuran ja tynnyrin sisäseinän välisen raon läpi. Ruuvin pyöriessä se kohdistaa materiaaliin leikkausvoimaa ja painetta pehmentäen sitä vähitellen ja sekoittaen sitä tasaisesti ennen kuin se työnnetään kohti suulaketta ja puristetaan valmiiseen muotoon. Ruuvin nopeus, tynnyrin lämpötila ja järjestelmän paine vaikuttavat kaikki suoraan tämän prosessin tehokkuuteen, ja ne vaikuttavat myös roottorin pinnan kulumiseen.

Korkean lämpötilan työympäristössä roottorin kuluminen tulee yleensä neljästä päällekkäisestä lähteestä. Ensinnäkin kohonnut lämpötila pehmentää itse roottorimateriaalia, mikä lisää kitkaa tynnyrin seinämään ja aiheuttaa lämpökulumista. Toiseksi roottorin ja piipun, materiaalin ja muiden kosketuspintojen välinen suhteellinen liike pyörimisen aikana aiheuttaa tavanomaista mekaanista kulumista ajan myötä. Kolmanneksi epäpuhtaudet, kuten lisäaineet tai jäännöskosteus käsitellyssä materiaalissa, voivat syövyttää roottorin pintaa ja nopeuttaa hajoamista. Neljänneksi roottorin oma geometria, materiaalivalinta ja valmistustarkkuus vaikuttavat alusta alkaen siihen, kuinka kestävä se on kaikelle edellä mainitulle.

Alla oleva vaakasuuntainen pylväskaavio esittää yleisen, havainnollistavan vertailun siitä, kuinka voimakkaasti kukin näistä neljästä tekijästä tyypillisesti vaikuttaa roottorin yleiseen kulumiseen jatkuvassa korkean lämpötilan käytössä. Se on tarkoitettu käsitteelliseksi oppaaksi eikä yksittäisen asennuksen mitatuksi tilastoksi, koska todelliset kulumissuhteet vaihtelevat materiaalin, nopeuden ja huoltohistorian mukaan. Suhteellinen järjestys on kuitenkin sopusoinnussa yleisen kenttäkokemuksen kanssa: lämpö ja mekaaninen kuluminen ovat yleensä hallitsevia, kun taas syövyttävät ja suunnitteluun liittyvät tekijät toimivat pikemminkin myötävaikuttavina kuin ensisijaisina syinä. Tietyn järjestelmän aktiivisimman tekijän tunnistaminen auttaa määrittämään, onko ensisijainen korjaus pinnoitteen päivitys, jäähdytyksen parannus vai geometrian tarkistus.

Materiaalin valinta ja kulutusta kestävät pinnoitteet

Yhden ruuvin roottorin kulumisen hallinta alkaa materiaalin valinnasta. Korkean lämpötilan, kulutusta ja korroosiota kestävät seosteräkset tai erikoisseokset ovat vakiolähtökohta roottoreille, joiden odotetaan käyvän jatkuvasti vaativissa olosuhteissa. Bulkkimateriaalin lisäksi pintakäsittelyllä on yhtä tärkeä rooli käyttöiän pidentämisessä.

Pintapinnoitteet

Kulutuskestävien pinnoitteiden, kuten volframikarbidin tai piinitridin, levittäminen roottorin pinnalle lisää pinnan kovuutta ja parantaa kestävyyttä sekä mekaanista että lämpökulumista vastaan, mikä on erityisen arvokasta jatkuvatoimisissa ekstruusiolinjoissa.

Geometrian optimointi

Geometristen parametrien, kuten kierrekulman, nousun ja uran syvyyden, optimointi vähentää materiaalin kestoa kosketuksessa roottorin pinnan kanssa ja alentaa leikkausvoimaa missä tahansa pisteessä, mikä puolestaan vähentää paikallista kulumispitoisuutta.

Jäähdytysjärjestelmän parannus

Jäähdytysjärjestelmän vahvistaminen auttaa varmistamaan, että roottori ja piippu jäähtyvät tehokkaasti korkean lämpötilan käytön aikana, pitävät työlämpötilan vakaalla alueella ja vähentävät lämpökulumista pitkällä aikavälillä.

Alla olevassa tutkakaaviossa verrataan neljää roottorin suunnittelun lähestymistapaa viidelle suorituskykyulottuvuudelle suhteellisessa mittakaavassa, mikä tarjoaa käsitteellisen kehyksen arvioimiseen. ruuvipumpun tarvikkeet ja roottorin päivitysvaihtoehdot yksittäisen testatun tuotteen raportin sijaan. Se osoittaa, että päällystetty, geometriaan optimoitu roottori saavuttaa yleensä korkeammat pisteet kulutuskestävyyden ja käyttöiän osalta, kun taas tavallinen pinnoittamaton roottori on edelleen järkevä valinta kevyempiin tai ajoittaisiin sovelluksiin. Viiden akselin poikki yhdessä lukeminen yksittäisen yksittäisen pisteen sijaan antaa selkeimmän kuvan siitä, missä tietty malli vaihtaa yhden edun toiseen. Tällainen vertailu on hyödyllisin määritysprosessin varhaisessa vaiheessa, ennen kuin roottorin ja staattorin pariliitos on viimeistelty tiettyä tehtävää varten.

Yksiruuviroottoreiden teollisuussovellukset

Yksiruuviroottoreita ja niiden ympärille rakennettuja pumppuja käytetään useilla eri aloilla, koska taustalla oleva spiraalisyrjäytysperiaate käsittelee laajan kirjon viskositeettia ja materiaalityyppejä suhteellisen pienellä leikkausvoimalla verrattuna muihin pumpputekniikoihin. A pystysuora ruuvipumppu Konfiguraatio valitaan usein silloin, kun lattiatila on rajallinen tai missä painovoiman syöttö yksinkertaistaa lastausta, kun taas vaakasuuntaiset konfiguraatiot ovat yleisiä jatkuvissa prosessilinjoissa.

• Ympäristövedenkäsittelylaitokset käyttävät ruuvipumppujärjestelmiä lietteen ja käsitellyn veden siirtämiseen luotettavasti alhaisella pulsaatiolla
• A jäteveden ruuvipumppu konfiguraatio käsittelee kiintoaineita sisältävät yhdyskunta- ja teollisuusjätevedet ilman liiallista tukkeutumista
• A lieteruuvipumppu on yleisesti määritelty vedenpoiston tai sakeutetun lietteen siirtoon käsittelylaitoksissa
• A ruokaruuvipumppu elintarvikekelpoisista materiaaleista ja viimeistelyistä valmistettu variantti siirtää viskoosit tai hiukkasia sisältävät elintarviketuotteet hellästi
• Kemian-, paperi- ja sellu-, petrokemian- ja energiasektorin prosessit perustuvat samaan roottori- ja staattoriperiaatteeseen johdonmukaista mittausta ja siirtoa varten

Kuten a ruuvipumppujen valmistaja toimittaa molemmat täydellisenä yksiruuvipumput ja yksilöllinen varaosat progressiivisiin ontelopumppuihin , roottorimateriaalin ja pinnoitteen sovittaminen tietylle toimialalle on rutiini osa spesifikaatioprosessia, koska hiomalietteen käyttöön soveltuva roottori ei ole automaattisesti oikea valinta elintarvikelaatuiseen siirtoon.

Tämä kuva heijastaa yleistä mallia, joka on havaittu prosessiteollisuudessa: hankaavia kiinteitä aineita sisältävät sovellukset, kuten lietteen siirto ja kemiallinen tai petrokemiallinen käyttö, vaativat enemmän roottorin kulumiskestävyyttä kuin hellävaraiset sovellukset, kuten elintarviketuotteiden siirto tai puhtaan veden käsittely. Juuri tästä syystä roottorin materiaalin ja pinnoitteen valinta tulisi aina sovittaa käyttötarkoituksen mukaan sen sijaan, että sitä olisi käsiteltävä yhtenäisenä päätöksenä, ja miksi pumpun toimittajan kanssa neuvotteleminen määrittelyn aikana pyrkii ehkäisemään ennenaikaisia ​​kulumisongelmia myöhemmin.

Käyttökäytännöt, jotka pidentävät roottorin käyttöikää

Materiaali- ja pinnoitevalintojen lisäksi päivittäisellä toimintakurilla on mitattavissa oleva vaikutus yksittäisen ruuviroottorin käyttöikään. Seuraavat käytännöt tunnustetaan laajalti progressiivisen kaviteettipumppu- ja ekstruusioteollisuudessa tehokkaina tavoina hidastaa kulumisen etenemistä.

1. Käytä ekstruuderia tai pumppua tiukasti sen nimellisten menettelytapojen mukaisesti välttäen ylikuormitusolosuhteita ja toistuvia, tarpeettomia käynnistys-pysäytysjaksoja
2. Suunnittele säännölliset huoltotarkastukset roottorin ja piipun tai staattorin kulumisen arvioimiseksi ja vaihda voimakkaasti kuluneet komponentit ennen kuin ne vaikuttavat loppupään laatuun
3. Puhdista roottori ja sen kotelo säännöllisesti poistaaksesi kiinnittyneet epäpuhtaudet ja jäämät, jotka muuten voisivat kiihdyttää syövyttävää kulumista
4. Voitele sopivaa roottorin ja kotelon välistä kosketuspintaa kitkakäyttöisen kulumisen vähentämiseksi
5. Säilytä tasainen raaka-aineen laatu välttäen raaka-aineita, joissa on liiallisia epäpuhtauksia tai epätasaista hiukkaskokoa, jotka lisäävät hankaavaa kulumista
6. Säädä lämmitys- ja jäähdytysjärjestelmää tarkasti välttääksesi liiallisia lämpötilavaihteluita, jotka rasittavat roottorin materiaalia

Alla oleva viivakaavio havainnollistaa yleisesti, kuinka johdonmukaiset huoltokäytännöt vaikuttavat roottorin kumulatiiviseen kulumiseen pidemmän käyttöjakson aikana verrattuna vähäiseen tai epäsäännölliseen huoltoon. Se esitetään käsitteellisenä suuntauksena eikä tietystä yksiköstä mitattuna, koska todelliset kulumiskäyrät riippuvat suuresti materiaalin hankauskyvystä, lämpötilan hallinnasta ja käyttösuhteesta. Silti näiden kahden linjan välisen ajan levenevä ero heijastaa alalla yleisesti raportoitua mallia: alkuvaiheen kulumiserot ovat pieniä, mutta ne lisääntyvät merkittävästi, mitä pidempään huonosti huollettu roottori on jatkuvassa käytössä. Tämä on yksi selkeimmistä perusteista rutiinitarkastusaikataulun sisällyttämiselle mihin tahansa pumpun tai suulakepuristimen huoltosuunnitelmaan sen sijaan, että reagoidaan vasta vian ilmetessä. Kulumissuuntauksia ajan mittaan seuraavilla laitoksilla on yleensä paremmat mahdollisuudet suunnitella roottorin vaihto ennakoivasti sen sijaan, että joutuisivat kokemaan odottamattomia seisokkeja.

Tietoja Jingjiang Meijia Pump Industry Co., Ltd:stä

Jingjiang Meijia Pump Industry Co., Ltd. sijaitsee osoitteessa No. 36 Xintai Road, Jingjiang Economic and Technological Development Zone, Jiangsu Province. Yritys harjoittaa yksiruuvipumppujen ja yksiruuvipumppujen varaosien tuotantoa, myyntiä ja huoltopalvelua, ja sen suunnittelutiimi on kokenut täydellisten ruuvipumppusarjojen suunnittelusta, valmistuksesta ja tarkastamisesta.

Meijia-yksiruuvipumpputuotteissa on täydellinen rakennevalikoima, monipuoliset konfigurointivaihtoehdot ja täydelliset tekniset tiedot, jotka sopivat kestävyyteen keskittyviin sovelluksiin. Niitä käytetään ympäristön vedenkäsittelyssä, kemian jalostuksessa, paperin ja sellun, elintarvike- ja lääketeollisuuden, petrokemian ja energiasektorin toiminnoissa. Kuten a ruuvipumppujen valmistaja , Meijia Pump Industry toimittaa myös yleiskäyttöisiä lisävarusteita, jotka ovat yhteensopivia laajan valikoiman yhden ruuvin pumppujärjestelmien kanssa. Tuotantokapasiteetin ja teknisen kokemuksen tukena on tarkoitus varmistaa sen tuotteiden vakaa suorituskyky.

Yrityksen myynnin jälkeinen palvelukeskus ylläpitää insinööritiimiä, jotka auttavat asiakkaita teknisessä seurannassa asennuksen jälkeen. Pitkän aikavälin vertailussa eri ympäristöissä ja työolosuhteissa käyttäjät ovat raportoineet, että Meijia yksiruuvipumpputuotteet toimivat edelleen luotettavasti vuodesta toiseen. Jingjiang Meijia Pump Industry toivottaa tervetulleeksi vierailut ja teknisen vaihdon alan kumppaneilta.

Usein kysytyt kysymykset

Q1: Mikä aiheuttaa ennenaikaista kulumista yhden ruuvin roottorissa?

Ennenaikainen kuluminen johtuu tyypillisesti korkeasta käyttölämpötilasta, tynnyriä tai staattoria vastaan ​​kohdistuvasta mekaanisesta kitkasta, käsitellyn materiaalin epäpuhtauksista ja geometrian tai pinnoitteen epäsuhtaisuudesta ominaistehtävän kanssa.

Q2: Mistä tiedän, tarvitseeko yksiruuviroottori vaihtaa?

Yleisiä ilmaisimia ovat vähentynyt virtausteho, lisääntynyt melu tai tärinä käytön aikana, epäyhtenäiset painelukemat ja näkyvät pinnan uurteet rutiinitarkastuksen aikana.

Q3: Voidaanko samaa roottorimallia käyttää elintarvike- ja jätevesisovelluksiin?

Yleensä ei ilman säätöä; elintarvikeruuvipumpun roottori vaatii elintarvikelaatuisia materiaaleja ja viimeistelyjä, kun taas jätevesi- tai lietepumpun roottori on tyypillisesti määritelty erilaisilla pinnoitteilla ja geometrialla, joka sopii hankaaville kiintoaineille.

Q4: Kuinka usein yksi ruuviroottori tulee tarkastaa?

Tarkastustiheys riippuu työn vakavuudesta, mutta rutiininomaisia ​​visuaalisia ja mittatarkastuksia määräaikaishuoltovälien aikana suositellaan kulumissuuntausten havaitsemiseksi ennen kuin ne vaikuttavat tuotannon laatuun.

Q5: Ovatko yksiruuvipumpun varaosat vaihdettavissa eri merkkien välillä?

Mittojen yhteensopivuus vaihtelee valmistajien mukaan, joten progressiivisten ontelopumppujen varaosat, mukaan lukien roottorit ja staattorit, tulee sovittaa alkuperäisen pumpun spesifikaatioihin tai vahvistaa toimittajalta ennen tilaamista.
